초고 전압 진공 변압기 오일 처리장

2006 년 Fuootech Group이 개발 한 시리즈 ZYD-U 고전압 진공 변압기 오일 처리 장비는 초 고 전압 전기 장비에서 변압기 오일, 폴리 부틴 및 실리콘 유체를 포함한 절연 오일의 여과, 탈수 및 탈수 화를 위해 특별히 설계되었습니다.

문의 보내기

1. 소개 및 응용 프로그램

UHV (Ultra High 전압) 그리드는 큰 용량, 장거리 및 낮은 손실을 특징으로하는 "전기 하이 웨이"로 명명되었습니다. 500kV AC, 750kV AC, 1000kV AC, ± 660kV DC, ± 880kV DC 등이 있습니다. 초대 안전을 보장하는 것을 고려할 때 변압기, 상호 인덕터 및 반응기에 사용하는 절연 오일에 대한 매우 요구 사항이 있습니다.

시리즈 ZYD-U 추가 고전압 (EHV) 변압기 오일 정제 기계는 진공 탈기, 탈수 및 절연 오일 또는 변압기 오일의 여과 능력에서 매우 강력합니다. 새로운 변압기 오일, 수입 변압기 오일, 상호 인덕터 오일 및 초 고전압 변압기 오일의 현장 변압기 유지 보수 및 깊은 정제에 적용됩니다. 또한 변압기 오일 진공 충전 및 진공 건조 작업에도 사용할 수 있습니다.

2. 주요 기능과 성능

1) 빠른 진공 탈수, 탈기 및 입자 제거

2) 대규모 전력 전송 및 변형 장비의 건설, 설치, 유지 보수 및 현장 검사에 적합합니다.

3) 커패시터, 변압기 및 초고 전압 변압기의 오일 제품의 깊은 정제에 사용됩니다.

4) 에어컨 압축기 용 냉장 오일과 같은 매우 낮은 수분 함량이 필요한 석유 제품의 깊은 탈수 처리에 사용됩니다.

5) 변압기의 오일 충전 및 보충 기능이 있습니다.

6) 오일 순환 및 변압기 건조에 사용됩니다.

7) 변압기에 대한 진공 펌핑 및 진공 오일 주입을 진행할 수 있습니다.

8) 이중 단계의 고혈압 디자인으로 인해 고지대 지역에서 사용하는 것이 유리합니다.

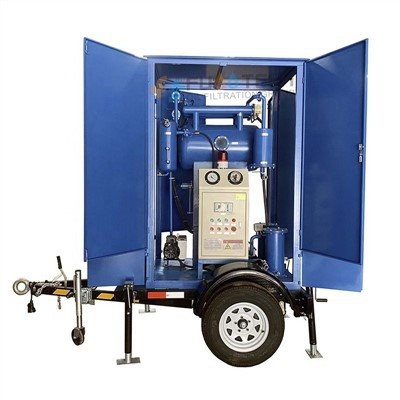

FUOOTECH oil thermal vacuum purification system

3. 기술 매개 변수

매개 변수	모델/단위	zyd-u -100	zyd-u -150	zyd-u -200	zyd-u -300
유량	L/H	6000	9000	12000	18000
궁극적 인 진공 정도	아빠	5보다 작거나 동일합니다
작업 진공 학위	아빠	30보다 작거나 동일합니다
작업 방전 압력	MPA	0. 5보다 작거나 동일합니다
온도 제어 범위	도	20 - 80
작동 온도	도	40 ~ 65
전원 공급 장치		380V, 50Hz, 3 단계 (또는 요구 사항에 따라)
주변 온도		-25 - 55 학위
작업 소음	DB (A)	65 ~ 90
난방 전력 (조정 가능)	kW	66	90	132	180
총 전력	kW	72	105	150	200
입구/출구	밀리미터	Φ32	Φ40	φ50	φ65
무게	kg	1200	1600	2200	3000
차원	밀리미터	2200×1700×2450	2500×1950×2500	2850×2050×2600	3600×2500×3100
여과 후 오일 결과		수분 (수분 함량)은 3 ppm보다 작거나 동일합니다.
		가스 함량은 0보다 작거나 동일합니다. 01% (vol)
		불순물 학위 (여과 정밀) 0. 5 미크론 (유리 탄소 없음)
		파괴 전압 (유전체 강도)이 75kV 이상 또는 동일합니다.
		플래시 포인트는 145도 이상입니다
		과립성 5 ~ 50μm (100ml 오일 샘플에서) 500 nos보다 작거나 동일합니다.
		NAS 1638 학년 6보다 적거나 같은 청결
